CAB Applicateur d’étiquettes standards 4014 / 4016

CAB Applicateur d’étiquettes standards 4014 / 4016

Pour la pose en temps réel sur les emballages ou les produits.

Selon le type de semelle, le produit peut être au repos ou en mouvement. L’étiquetage peut se faire sur tous les côtés du produit. La semelle est positionnée devant l’arête de pré-décollement. L’étiquette est transmise durant l’impression. Le vérin horizontal pose l’étiquette sur le produit. Un capteur détecte le produit et contrôle le retour de la semelle dans sa position initiale. La longueur du vérin détermine la distance maximale entre l’arête de pré-décollement et le produit.

Exemple d'utilisation applicateur d'étiquettes standards 4014 / 4016
Exemple d'utilisation applicateur d'étiquettes standards 4014 / 4016

Catégories : , , Étiquettes : , , , , , , , , ,

Description

Données techniquesSemelle
de tamponnage		Semelle universelleSemelle
de tamponnage
sur ressorts		Semelle universelle sur ressorts
4014/16 L/R 11 F4014 L/R 11004014/16 L/R 31004014 L/R 3100
Largeur étiquettes
                           Hermes+4 (mm)
                           Hermes+6 (mm)		20 – 11475 / 9080 – 114116 / 116
50 – 174–80 – 174–
Hauteur étiquettes
                           Hermes+4 (mm)
                           Hermes+6 (mm)		20 – 21060 / 9080 – 210102 / 152
25 – 210–80 – 210–
Étiquetage du produit
                           à l’arrêt		standardstandardstandardstandard
Pose de l’étiquette sur le produit
                           par dessus
                           par dessous
                           sur le côté		standardstandardstandardstandard
standardstandardstandardstandard
standardstandardstandardstandard
Hauteur produit    variablestandardstandardstandardstandard
Distance du produit avec le bord inférieur de l’imprimante avec un vérin de
                          200 jusqu’à (mm)
                          300 jusqu’à (mm)
                          400 jusqu’à (mm)		135135130130
235235230230
335335330330
Profondeur semelle P2) jusqu’à (mm)120–––
Pression d’air (bar)4,54,54,54,5
Temps de cycle environ1)
Étiquettes/min.		25252525
  1. Déterminé avec une course de 100 mm sous l’appareil / hauteur d’étiquette de 100 mm / vitesse d’impression 100 mm/s
  2. Le capot de l’Hermes+ doit être adapté pour les profondeurs de semelle >25 mm.
Données techniquesSemelle de soufflageSemelle de déroulementSemelle de pose en angle
4014 L/R 21004014 L/R 41004014 L/R 5100
Largeur étiquettes
                           Hermes+4 (mm)
                           Hermes+6 (mm)		20 – 11425 – 11420 – 114
–50 – 174–
Hauteur étiquettes
                           Hermes+4 (mm)
                           Hermes+6 (mm)		20 – 10080 – 25060 – 210
–80 – 250–
Étiquetage du produit
                           à l’arrêt
                           en mouvement		standard–standard
standardstandard–
Pose de l’étiquette sur le produit
                           par dessus
                           sur le côté
                           par dessous		standardstandardstandard
standardstandard–
standardstandard–
Hauteur produit    fixe
                           variable		standard––
–standardstandard
Distance du produit avec le bord inférieur de l’imprimante avec un vérin de
                           200 jusqu’à (mm)
                           300 jusqu’à (mm)
                           400 jusqu’à (mm)

140

160100
240260200
340360300
Pression d’air (bar)4,54,54,5
Temps de cycle environ1)
Étiquettes/min.		252020
  1. Déterminé avec une course de 100 mm sous l’appareil / hauteur d’étiquette de 100 mm / vitesse d’impression 100 mm/s

Semelle

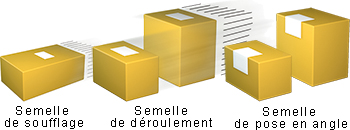

Semelles de transposition de l’étiquette pour applicateur d’étiquettes standards 4014 / 4016

Semelle de tamponnageSemelle de tamponnage
Permet de poser les étiquettes sur des surfaces planes, y compris les renfoncements.		Semelle de soufflageSemelle de soufflage
Pour les surfaces sensibles ou lorsque le produit est en mouvement. Les étiquettes sont soufflées par un jet d’air sur le produit. La distance de 5 – 10 mm avec la surface du produit est réglée grâce à une butée sur le vérin.
Semelle universelleSemelle universelle
Permet de poser les étiquettes sur des surfaces planes. Les trous pour aspirer les étiquettes sont pré-percés à une distance de 5 mm et recouverts d’un film téflon. Ils seront ouverts selon les dimensions de l’étiquette avec un poinçon. Deux films téflons de rechange sont fournis.		Semelle de déroulementSemelle de déroulement
Les étiquettes sont déroulées sur des surfaces planes durant le transport des produits.
Semelle de tamponnage sur ressortsSemelle de tamponnage sur ressorts
La plaque d’aspiration montée sur ressorts permet l’étiquetage sur des surfaces inclinées jusqu’à 15°. Dans la zone de l’étiquette, l’écart en hauteur peut être jusqu’à 10 mm.		Semelle de pose en angleSemelle de pose en angle
Les étiquettes sont posées sur deux faces limitrophes. La semelle pose la première moitié de l’étiquette sur la partie supérieure. Par la suite, la seconde moitié de l’étiquette est déroulée.
Semelle universelle sur ressortsSemelle universelle sur ressorts
La plaque d’aspiration montée sur ressorts permet l’étiquetage sur des surfaces inclinées jusqu’à 15°. Dans la zone de l’étiquette, l’écart en hauteur peut être jusqu’à 10 mm. Les trous pour aspirer les étiquettes sont pré-percés à une distance de 5 mm et recouverts d’un film téflon.
