CAB Applicateurs d’étiquettes de petites tailles 4114 / 4116

CAB Applicateurs d’étiquettes de petites tailles 4114 / 4116

Pour la pose précise en temps réel d’étiquettes très petites ou de tailles moyennes

L’étiquetage peut se faire sur tous les côtés du produit. La semelle est positionnée devant l’arête de pré-décollement. L’étiquette est transmise durant l’impression. Un vérin à faible course guide horizontalement la semelle en position d’étiquetage. Le vérin horizontal pose ensuite l’étiquette sur le produit. La longueur du vérin détermine la distance maximale entre l’arête de pré-décollement et le produit.

Exemple d'utilisation applicateur d'étiquettes de petites tailles 4114

Categories: , , Tags: , , , , , , , , ,

Description

Données techniquesSemelle de
tamponnage		Semelle
avec amorti		Semelle
épaulée		Semelle
de soufflage		Semelle
de forme
4114 L/R 11 F4114 L/R 12 F4114 L/R 61 F4114 L/R 21004114 L/R 8800
Largeur étiquettes
                           Hermes+2 (mm)
                           Hermes+4 (mm)		4 – 5810 – 5810 – 5810 – 5810 – 58
10 – 11410 – 11410 – 11410 – 11410 – 114
Hauteur étiquettes
                           Hermes+2 (mm)
                           Hermes+4 (mm)		4 – 808 – 804 – 8010 – 808 – 80
8 – 808 -808 – 8010 – 808 – 80
Étiquetage du produit
                           à l’arrêt
                           en mouvement		standardstandardstandardstandardstandard
–––standard–
Pose de l’étiquette sur le produit
                           par dessus
                           sur le côté
                           par dessous		standardstandardstandardstandardstandard
standardstandardstandardstandardstandard
standardstandardstandardstandardstandard
Hauteur produit  fixe
                           variable		–––standard–
standardstandardstandard–standard
Vérin à faible course horizontale (mm)1010101010
Distance du produit avec le bord inférieur de l’imprimante avec un vérin de
                          200 jusqu’à (mm)
                          300 jusqu’à (mm)
                          400 jusqu’à (mm)		135135135140135
235235235240235
335335335340335
Profondeur semelle P2)
jusqu’à (mm)		100100100––
Pression d’air  (bar)4,54,54,54,54,5
Temps de cycle environ1)
Étiquettes/min.		3030303020
  1. Déterminé avec une course de 100 mm sous l’appareil / hauteur d’étiquette de 40 mm / vitesse d’impression 100 mm/s
  2. Le capot de l’Hermes+ doit être adapté pour les profondeurs de semelle >25 mm.

Semelle

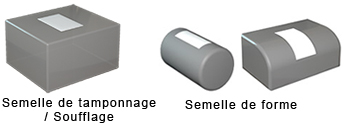

Semelles de transposition de l’étiquette pour applicateur d’étiquettes de petites tailles 4114

Semelle de tamponnage



Semelle de tamponnage
Permet de poser les étiquettes sur des surfaces planes, y compris les renfoncements.		Semelle de soufflage



Semelle de soufflage
Pour les surfaces sensibles ou lorsque le produit est en mouvement. Les étiquettes sont soufflées par un jet d’air sur le produit. La distance de 5 – 10 mm avec la surface du produit est réglée grâce à une butée sur le vérin.
Semelle avec amortiSemelle avec amorti
Le revêtement sert également à réduire le bruit sur les surfaces dures. Il est également utile pour les surfaces rugueuses ou ayant de petites irrégularités.		Semelle de formeSemelle de forme
Permet de poser les étiquettes avec précision sur des surfaces cylindriques, inclinées ou courbes. Une semelle de forme bombée peut s’utiliser pour éviter les bulles d’air sur les surfaces très lisses et plates. Pour les corps cylindriques un enroulement des étiquettes est possible jusqu’à 200°.
Semelle épaulée
Pour les petites étiquettes, l’épaulement assure un positionnement très précis sur le produit.
