Description

Imprimante HERMES	Q4L
Résolution (dpi)	300	600
Vitesse d’impression jusqu’à (mm/s)	300	150
Largeur d’impression jusqu’à (mm)	105.7	105,7
Diamètre du rouleau mm max. (mm)	205/305
Mandrin (mm)	76
Cadre de montage et pinces de serrage	Sur demande

Applicateur étiquette en drapeau	4712L-300
Largeur étiquettes (mm)	50 – 100
Hauteur étiquettes (mm)	10 – 50
Diamètre (mm)	3 – 18
Étiquetage du produit à l’arrêt
Pose de l’étiquette sur le produit par dessus par dessous verticalement, retourné sur le côté

	0 – 180° dans le sens des aiguilles d’une montre ; autre sur demande

Hauteur produit fixe
Distance du produit avec le bord inférieur de l’imprimante avec un vérin de 300 jusqu’à (mm) min. 70 mm	260
Hauteur de plongée de la pince (mm)	55
Décalage P (mm)	1,0²⁾
Pression d’air (bar)	4,5
Temps de cycle environ¹⁾ Étiquettes/min.	10

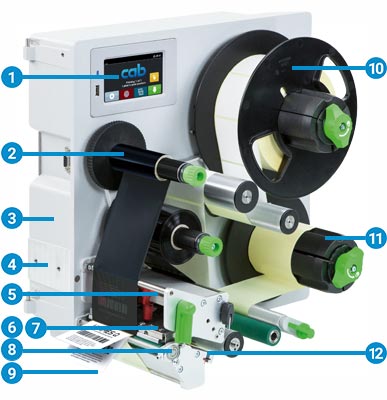

Détails Techniques

Panneau de commande
Intuitif et facile à utiliser avec des symboles explicites pour configurer les paramètres de l’appareil
Supports de ruban transfert
Les axes de maintien en trois parties assurent un changement facile et rapide du ruban transfert.
Châssis métallique robuste
Il est constitué de fonte d’aluminium. Tous les groupes fonctionnels y sont fixés.
Montage d’applicateur
L’applicateur est fixé avec des charnières et se démonte aisément lors du changement de consommable ou l’entretien.
Poussoirs de pression
Un poussoir est fixe sur le bord intérieur. Un second poussoir est positionné vers le bord de l’étiquette jusqu’à ce qu’une bonne image d’impression soit assurée.
Tête d’impression
Toutes les têtes d’impression avec la même largeur sont interchangeables. Elles se changent facilement en quelques étapes.
Économiseur de ruban (option)
Lors du transport des étiquettes, la tête d’impression est relevée et le déroulement du ruban transfert interrompu.
Démontage du rouleau d’impression
Le rouleau d’impression est facile à démonter et à remonter pour le nettoyage ou le remplacement en cas d’usure.
Arête de pré-décollement rabattable
Pour un meilleur pré-décollement lors de l’étiquetage d’emballages.
Dérouleur d’étiquettes
Grâce au bras oscillant et au frein intégré, les étiquettes sont déroulées avec une tension constante et régulière.
Enrouleur de support d’étiquettes
Le support est enroulé après le décollement des étiquettes. L’axe de serrage en trois parties permet d’insérer ou de retirer facilement la matière.
Cellule de détection d’étiquettes
Grâce à la cellule de détection par transparence ou réflexe, l’impression de l’étiquette est positionnée avec précision et la fin du rouleau est détectée.

Précision de l’impression
Plus l’étiquette est petite, plus l’exigence de précision d’impression est élevée. Avec une correction de glissement réglable, le décalage d’impression peut être réduit à ± 0,2 mm.

Panneau de commande

Intuitif et facile à utiliser avec des symboles explicites pour configurer les paramètres de l’appareil

Affichage par LED: mise sous tension
Ligne d’état: réception de données, enregistrement du flux de données, pré-alarme ruban, clé USB / carte SD connectée, Bluetooth, Wi-Fi, Ethernet, USB esclave, horloge
Statut de l’imprimante: prête, pause, nombre d’étiquettes imprimées par tâche d’impression, étiquette en position de pré-décollement, attente signal Start externe
Port USB pour clé de service ou clé USB, pour enregistrer des fichiers dans la mémoire IFFS
Fonctionnement

Imprimer et poser pas à pas

Aller dans le menu

Réimpression de la dernière étiquette

Interruption et reprise de la tâche d’impression

Annulation et suppression de toutes les tâches d’impression

Avance étiquette

Réglages

Paramètres d’impression

Décalage Y

Vitesses d’impression

Panneau de commande externe

avec les mêmes fonctionnalités que celui de l’imprimante

Présentation en mode paysage ou portrait

La commande peut se faire aussi bien sur le panneau de commande externe que sur le panneau de commande de l’imprimante.

Connexion avec l’imprimante : USB 2.0 Hi-Speed esclave

Affichage par LED: mise sous tension
Port USB fpour clé de service ou clé USB, pour enregistrer des fichiers dans la mémoire IFFS
Câble USB, longueurs de 1.8 à 16 m
Pour les câbles de plus de 3 m, utilisez uniquement les câbles spécifiés ; Pour les dimensions, voir le manuel de montage.

Téléchargements

Firmware

Description	Taille	Edition	Date	Langue
cabFirmwareUpdater Windows 32 & 64 bit	ZIP – 16.54 MB	3.11.0	06/12/2022	–
Firmware X4 Firmware SQUIX \| EOS2 \| EOS5 \| MACH 4S \| XD Q \| XC Q \| HERMES Q \| PX Q \| AXON	ZIP – 50.84 MB	5.43.3	11/08/2023	–
Release Notes Firmware X4	CHANGELOG – 87 KB	5.00 – 5.43.3	11/08/2023	–

Drivers

Description	Taille	Edition	Date	Langue
cab Windows Driver (Nouveau) Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 – 64Bit	ZIP – 21.88 MB	1.2.1.20	19/04/2023	–
cab Windows Driver (Archive) 32/64 Bit (Vista – Windows 7 – Windows 8 – Windows 8.1 – Windows 10 – Windows Server 2008, 2008 R2, 2012, 2012 R2, 2016) CERTIFIED	ZIP – 9,37 MB	5.3.03	12/12/2022	–
cab Linux x86 – 32 Bit Driver CUPS Linux Intel 32bit Driver (min. CUPS 1.2)	GZ – 2.67 MB	1.45	05/05/2022	–
cab Linux x86 – 64 Bit Driver CUPS Linux Intel/AMD 64bit Driver (min. CUPS 1.2)	GZ – 2.66 MB	1.45	05/05/2022	–
cab MAC OS Driver Apple® Mac OS 10.15 – 13.0	ZIP – 2.77 MB	1.45	07/02/2023	–
cab MAC OS X Driver Apple® Mac OS X 10.6 – 10.14	ZIP – 5.34 MB	1.45	05/05/2022	–
cab MAC OS X Driver Apple® Mac OS X 10.15	ZIP – 2.77 MB	1.45	05/05/2022	–

Industrie 4.0

OPC U

Les imprimantes cab de la génération actuelle sont prêtes pour l’interaction avec des machines et des composants de différents fabricants dans des installations industrielles. Un serveur et un client OPC UA sont intégrés au firmware. Le serveur permet la configuration et la surveillance de l’imprimante ainsi que la préparation des données dynamiques d’impression via une interface de programmation définie. Avec le client intégré, les données d’autres machines compatibles OPC UA peuvent être lues directement et placées sur l’étiquette, sans nécessiter de composant logiciel supplémentaire.

CAB HERMES Q4L avec Applicateur 4712
